1、简介：
XL-ZSJ-QM嵌入式瞄准点灯外壳采用铝合金重力铸造而成，具有优异的防水及散热性。内部采用美国进口 LED 光源结合先进的光学镜片设计，发光角度符合FAA 标准。该产品可供直升机降落场接地、离地区配置，能在夜间或能见度低的白天发出全向白光信号，明确标示出直升机接地和离地的中心位置。
2、技术规格：
|
名称 |
参数 |
|
型号 |
XL-ZSJ-QM |
|
电源 |
可选电压：AC220V 、AC120V、DC12-48V |
|
电源频率 |
50HZ～60HZ |
|
平均功耗 |
≤3W |
|
工作方式 |
恒定光 |
|
最大光强值 |
≥100CD |
|
光源寿命 |
≥20 年 |
|
发光颜色 |
白色 |
|
外形尺寸 |
￠196mm（D）×140mm（H） |
|
最小预埋坑尺寸 |
￠206mm×145mm |
|
防护等级 |
IP68 |
|
环境温度 |
-55℃～+85℃ |
|
净重 |
3.5Kg |
|
湿度 |
＜95% |
|
海拔 |
＜4500M |
3、 功能及特点：
● 采用导热性能优越的航空铝重量铸造而成，为 LED 光源提供了优异的散热环境。
● 工作稳定，抗干扰能力强，抗震动。
● 全密封式结构，防水性能优越。
● 具有防浪涌保护装置。
● 采用屏蔽密封式电源，拥有优异的防水性和抗干扰性。
● 采用美国CREE 大功率LED 光源，具有亮度高，使用寿命长的特点。
● 采用机场专用钢化玻璃光学镜片。

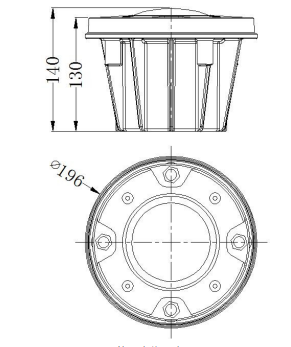

4、产品尺寸图
5、使用注意事项：
● 严禁使用标称以外的电源电压，否则将会损坏设备；
● 当设备发生故障时请勿自行拆开，以免造成人生伤害；
● 安装人员在操作完成后必须检查设备电源线防水处理是否良好，固定螺丝是否拧紧；
● 非专业人员请勿对设备进行维修，避免将故障扩大和造成人生
伤害；
6、用途：
民用机场、军用直升机场、甲板停机坪等各类直升机停机坪。
